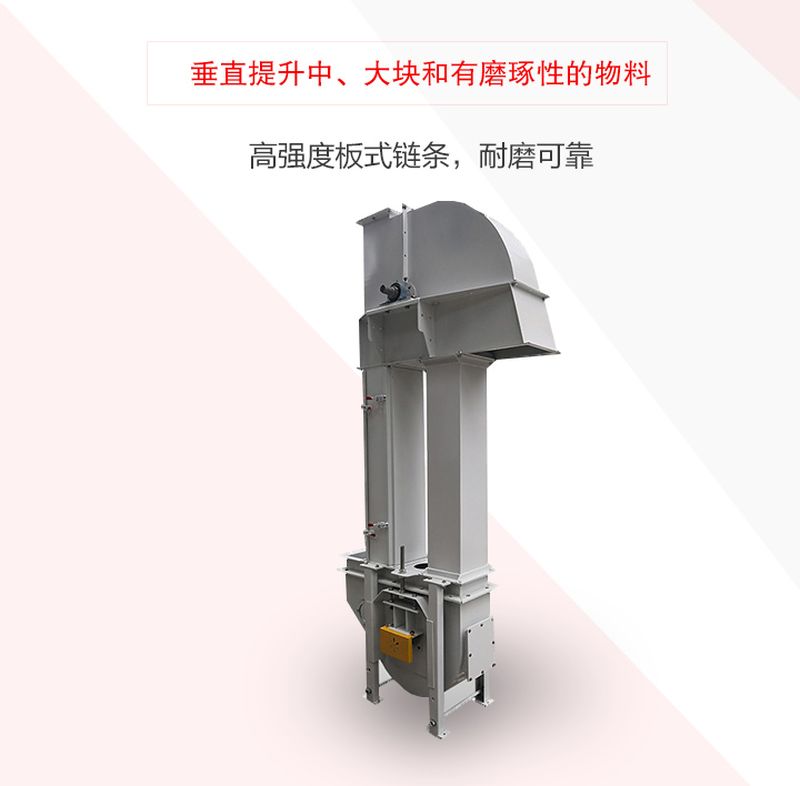

產品簡介：NE板鏈斗式提升機是應用廣泛的一種垂直提升設備，該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送，物料溫度在250℃以下。
NE系列板鏈斗式提升機產品概述
NE板鏈斗式提升機是應用廣泛的一種垂直提升設備，該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送，物料溫度在250℃以下。
NE板鏈斗式提升機的主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料，重力式卸料。鏈條是優質合金鋼高強度板式鏈條，耐磨而可靠。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE板鏈斗式提升機主要特點
1、機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

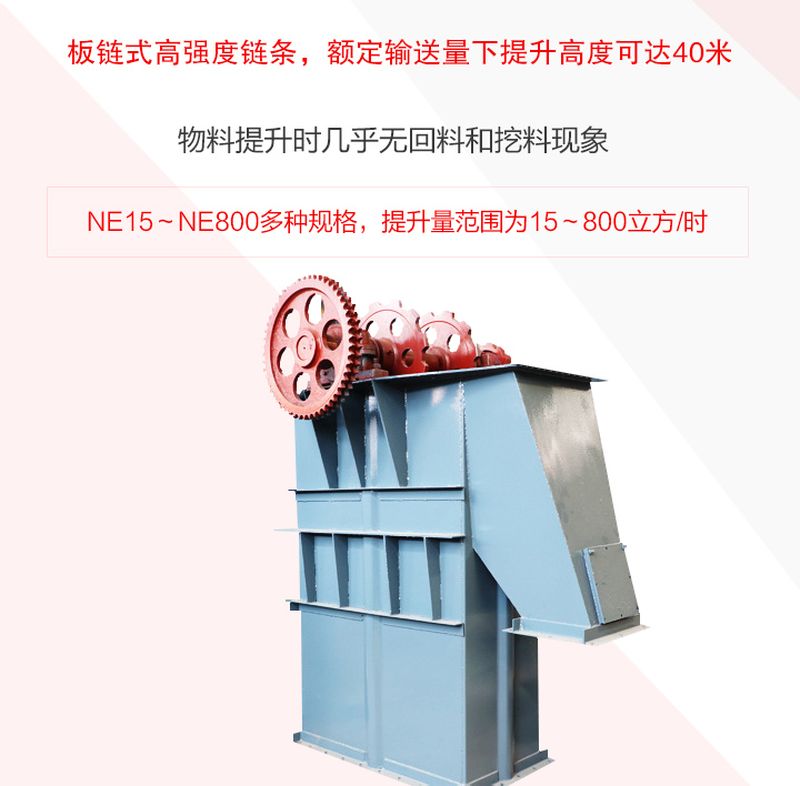

2、輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
3、操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。
4、使用成本低，由于能耗低和維修少，使用成本極低。
5、運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。
6、機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
7、密封性好，環境少。
8、操作、維修方便、易損件少。
NE板鏈斗式提升機主要結構

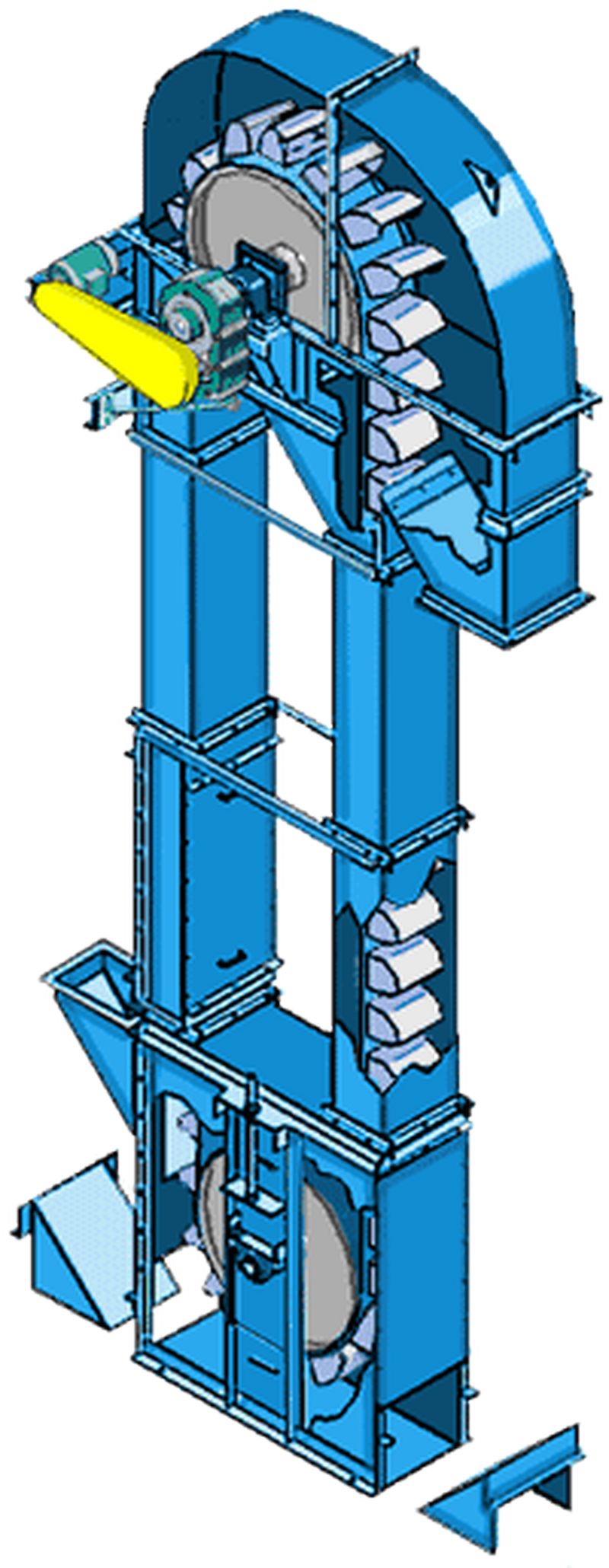

NE板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成，NE30以及下采用單排鏈，NE50--NE800采用雙排鏈。

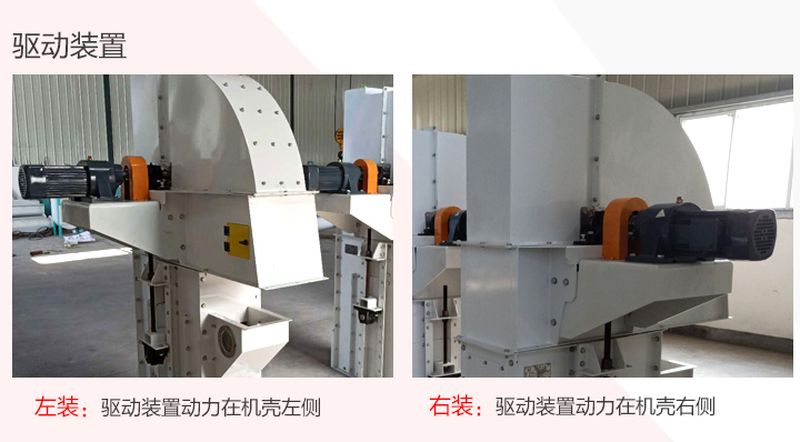

驅動裝置---采用多種驅動組合驅動，(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

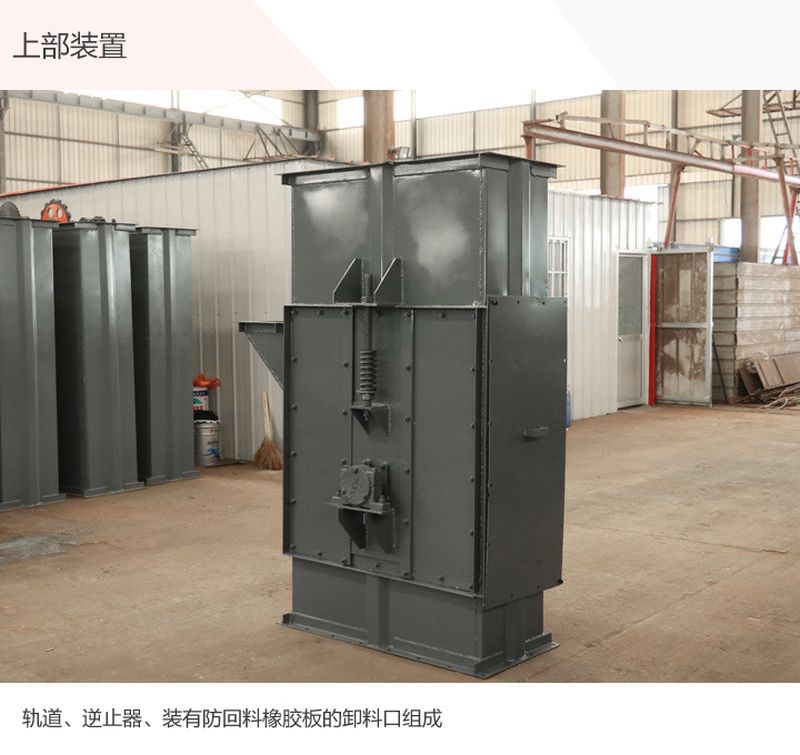

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈)，以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
NE板鏈斗式提升機主要部件特點
1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2、中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3、下部裝置：安裝有張緊裝置，NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5、板鏈：鏈板采用45#HRC36~42
NE板鏈斗式提升機工作原理

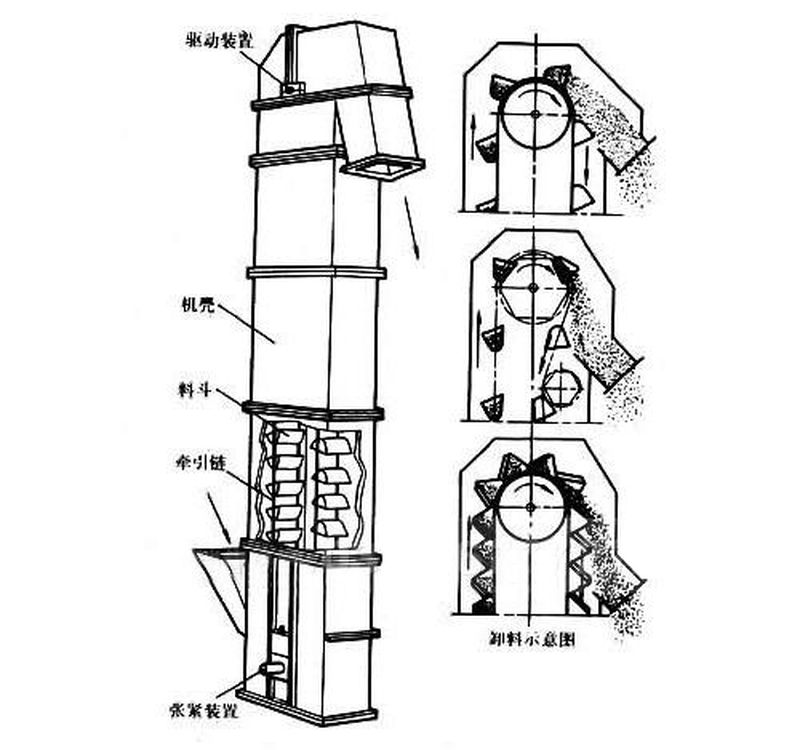

NE板鏈斗式提升機的牽引件為板鏈，料斗以一定的間隔固定在牽引件上，牽引件經提升機頭部和底部的鏈輪，構成上升的有載分支和下降的無載分支的閉合環形系統，設置在提升機頭部的驅動裝置經頭部鏈輪將動力傳給牽引構件和料斗，物料經設置提升機底部的進料口進入提升機料斗，料斗將物料提升到頭部并在頭部將物料卸出，離開料斗的物料經設置在提升機頭部的卸料口卸出。提升機的料斗和牽引構件頭輪底輪安裝在全密封的殼體內，實現無粉塵污染的物料輸送。

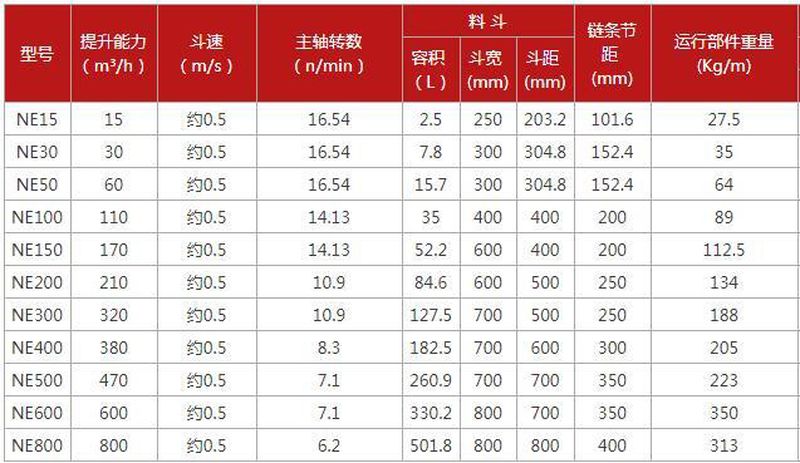

技術參數
